PLC在剑杆织机自动化系统中的应用

(点击题目可以在互联网中搜索该题目的相关内容)
日期：2006-5-15 23:36:33     来源： 中国自动化网   作者： 点击：
点击【 大 中 小 】，可以选择字体的大小，以便你阅读.
按此在新窗口浏览图片

本文介绍了台达小型PLCEH型应用于剑杆织机的主控电气控制系统，提出了国产化剑杆织机主控电气的一种解决方案，说明了PLC在织机设备上应用的广阔前景。
1、设计背景
从近几年的国际纺织机械展览会上可以看到：国外著名的织机制造商，如日本津田驹工业株式会社和丰田公司、意大利的SOMET公司、比利时的PICANOL公司、瑞土的SULZERTEXTIL公司和STAUBLI公司等，机电一体化技术经过几十年的发展，各自形成了具有很高自动化水平的电气控制系统，普遍采用新型高速可靠的微机群或计算机系统和人机界面，具有自诊断和数据采集管理功能，实现电子选纬、电子多臂等控制。而国内的无梭织机其技术水平与国外差距较大，国产剑杆织机的产量很大，但使用的技术普遍是从国外八十年代的机型改进而来，大多采用商用微机，并且档次不一。近两年，中纺机、经纬纺机、聊城纺机、龙力机械和杭州精工等厂家都把PLC应用于剑杆织机的电气控制。本文就使用台达EHPLC为核心而构成的剑杆织机主控电气系统作一介绍。
2、剑杆织机自动化系统分析
通常剑杆织机电控部分分为电子送经、收卷和主控三部分。可见主控部分主要实现织布的功能，其控制对象主要包括主电机、多臂电机、寻纬电机、离合器等。
2.1 点动
(1) 点动的作用
调整滚轮梳位置
断经后重新开车准备

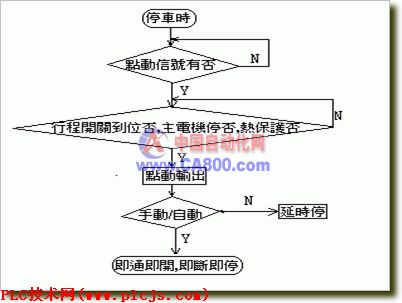

(2) 点动流程
2.2 盘车
(1) 盘车的作用：手动装布
(2) 盘车流程：
2.3 正反寻纬
(1) 正反寻纬作用
手动调整综框位置
手动调整行程开关位置
(2) 正反寻纬流程
2.4 开车
(1) 开车作用：织布
(2) 开车流程。
