一、 实验目的
用PLC构成闪光灯控制系统。
二、控制要求
合上启动按钮后，按以下规律显示：L1、L2、L9→L1、L5、L8→L1、L4、L7→L1、L3、L6→L1→L2、L3、L4、L5→L6、L7、L8、L9→L1、L2、L6→L1、L3、L7→L1、L4、L8→L1、L5、L9→L1→L2、L3、L4、L5→L6、L7、L8、L9→L1、L2、L9……如此

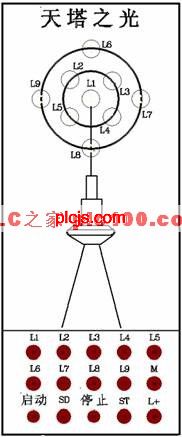

三、天塔之光的实验面板图：图6-7-1
<!--[if !vml]--><!--[endif]-->

天塔之光控制面板

上图中，下框中的L1、L2、L3、L4、L5、L6、L7、L8、L9分别接主机的输出点Q0.0、Q0.1、Q0.2、Q0.3、Q0.4、Q0.5、Q0.6、Q0.7、1.0。启动按钮接主机的输入点I0.0，停止按钮接主机的输入点I0.1。M端与主机的M端相连。
四、编制梯形图并写出实验程序
参考程序，表6-7-1所示

步序
指   令
步序
指   令
0
LD     I0.0        启动
24
O      M11.1
1
AN     M0.0
25
O      M11.2
2
TON    T37, +20   延时2S
26
O      M11.3
3
LD     T37
27
O      M11.4
4
=      M0.0
28
=      Q0.0     L1显示
5
LD     I0.0
29
LD     M10.1
6
TON    T38, +30   延时3S
30
O      M10.6
7
AN     T38
31
O      M11.0
8
=      M1.0
32
O      M11.5
9
LD     M1.0
33
=      Q0.1      L2显示
10
O      M0.2
34
LD     M10.4
11
=      M10.0
35
O      M10.6
12
LD     M11.6
36
O      M11.1
13
TON    T39, +20   延时2S
37
O      M11.5
14
AN     T39
38
=      Q0.2     L3显示
15
=      M0.2
39
LD     M10.3
16
LD     M0.0      移位输入
40
O      M10.6
17
SHRB   M10.0, M10.1, +14
41
O      M11.2
18
LD     M10.1
42
O      M11.5
19
O      M10.2
43
=      Q0.3     L4显示
20
O      M10.3
44
LD     M10.2
21
O      M10.4
45
O      M10.6
22
O      M10.5
46
O      M11.3
23
O      M11.0
47
O      M11.5
