EM 277 PROFIBUS DP模块的技术规范
|
说明
订货号 |
EM 277 PROFIBUS-DP 模块
6ES7 277-0AA22-0XA0 |
|
物理特性 |
|
尺寸（W×H×D）
重量
功率损失（耗散） |
71 x 80 x 62 mm
175 g
2.5W |
|
通信性能 |
|
节点数
电气接口
隔离（外部信号到PLC逻辑）
PROFIBUS-DP/MPI波特率 (自动设置) |
1 port
RS - 485
500 VAC( 电气)
9.6, 19.2, 45.45, 93.75, 187.5和500kbps；1, 1.5, 3, 6和12Mbps |
|
协议 |
PROFIBUS-DP从站和MPI从站 |
|
电缆长度 |
|
93.75kbps以下
187.5kbps
500kbps
1－1.5Mbps
3-12Mbps |
1200m
1000m
400m
200m
100m |
|
网络能力 |
|
站地址设定
每个段最多站数
每个网络最多站数 |
0－99 (由旋转开关设定)
32
126，最大到99个EM 277站 |
|
MPI连接 |
总共6个，其中2个预留(1个为PG，1个为OP) |
|
电源损耗
＋5V DC (从I/O总线) |
150 mA
|
|
24V DC输入电源需求
电压范围
最大电流
端口工作电流
端口增加5V，90mA输出
端口增加24V，120mA输出
电源噪声 (<10MHz)
隔离 (输入电源与逻辑电路之间) |
20.4－28.8V DC
30mA
60mA
180mA
峰峰值<1V
500V AC,1分钟
|
|
通讯口上5V DC电源
每个口最大电流
隔离变压器与24V DC
输入和逻辑电路隔离 |
90mA
500V AC，1分钟
|
|
通讯口上24V DC电源
电压范围
每个口最大电流
电流限制
隔离 |
20.4－28.8V DC
120 mA
0.7－2.4 A
非隔离
|
兼容性 EM 277 PROFIBUS-DP从站模块与S7-200 PLC工作的兼容性
|
CPU |
订货号 |
|
CPU 222，1.10版以上 |
6ES7 212-1AB22-0XB0 |
|
6ES7 212-1BB22-0XB0 |
|
CPU 224，1.10版以上 |
6ES7 214-1AD22-0XB0 |
|
6ES7 214-1BD22-0XB0 |
|
CPU 226，1.00版以上 |
6ES7 216-2AD22-0XB0 |
|
6ES7 216-2BD22-0XB0 |
|
CPU 226XM，1.00版以上 |
6ES7 216-2AF22-0XB0 |
|
6ES7 216-2BF22-0XB0 |
地址开关和指示灯 地址开关和状态指示灯位于模块的前面 (如图34所示)。EM 277的状态指示灯见表3。

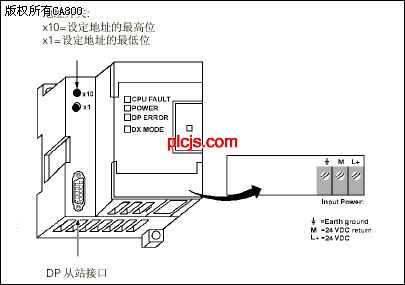

图34 EM 277 PROFIBUS-DP模块前视图
表3 EM 277状态灯
|
灯 |
灭 |
红灯亮 |
红灯闪烁 |
绿灯亮 |
|
CPU故障 |
模块完好 |
内部模块故障 |
－ |
－ |
|
电源 |
无24V DC电源 |
－ |
－ |
24V DC接通 |
|
DP错误 |
没有错误 |
处于非数据交换模式 |
参数/组态错误 |
－ |
|
DX模式 |
不处于数据交换模式 |
－ |
－ |
处于数据交换模式 |
注意
当EM 277 PROFIBUS-DP模块单独作为MPI从站使用时，只有绿色电源灯点亮。

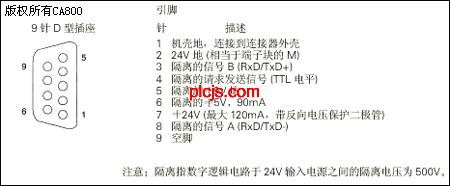

DP从站接口
图35 EM 277 PROFIBUS-DP模块的前视图

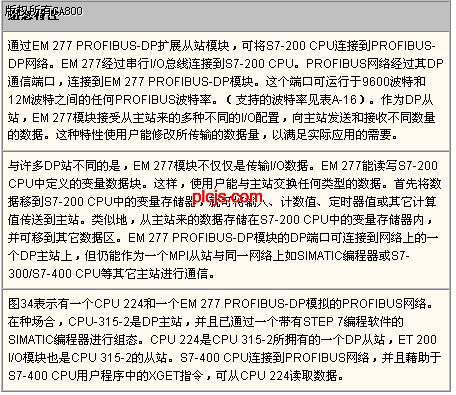

使用EM 277将S7-200 CPU作为DP从站连接到网络

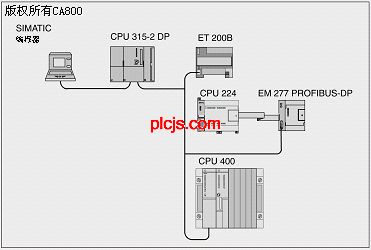

图32 一个PROFIBUS网络上的EM 277 PROFIBUS-DP模块和CPU 224
