一、基本概况

  SW3D5-GPPW-E是三菱电气公司开发的用于可编程控制器的编程软件,可在Windows 3.1及Windows 95下运行,适用于IBM PC/AT (兼容)其CPU为i486SX或更高,内存需 8兆或更高(推荐16兆以上)。该程序可在串行系统中可与可编程控制器进行通讯,文件传送,操作监控以及各种测试功能。
  在GPP软件中,你可通过线路符号,助记符来创建顺控指令程序,建立注释数据及设置寄存器数据,并可将其存储为文件,用打印机打印。
  在PLC与PC之间必须有接口单元及缆线。
  接口单元:
   FX-232AWC型RS-232C/RS-422转换器(便携式).
   FX-232AW型RS-232C/RS-422转换器(内置式)
   缆线: FX-422CAB型RS-422 缆线 [用于 FX1, FX2, FX2C型可编程控制器, 0.3米]; FX-422CAB-150 型 RS-422 缆线 [用于 FX1, FX2, FX2C型可编程控制器, 1.5米。

  二、用GPP编写梯形图

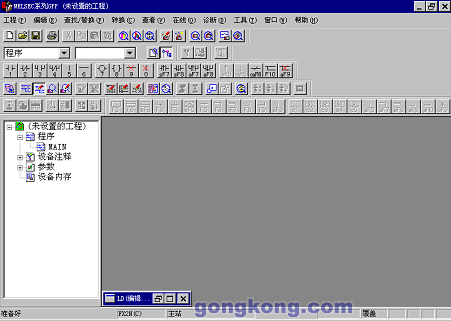

  GPP软件使用起来灵活、简单、方便,我们把它安装在程序中,使用时只要进入程序,选中MELSEC Applications → 在WINDOWS下运行的GPP ,打开工程,选中新建,出现如下图5-1画面,先在PLC系列中选出你所使用的程控器的CPU系列,如在我们的实验中,选用的是FX系列,所以选FXCPU,PLC类型是指选机器的型号,我们实验用FX2N系列,所以选中FX2N(C),确定后出现如图5-2画面,在画面上我们清楚地看到,最左边是根母线,兰色框表示现在可写入区域,上方有菜单,你只要任意点击其中的元件,就可得到你所要的线圈、触点等。




   图 5-1




   图 5-2


   如你要在某处输入X000,只要把兰色光标移动到你所需要写的地方,然后在菜单上选中 ┫┣ 触点,出现如下图5-3画面:



   图 5-3
  再输入X000,即可完成写入X000。
  如要输入一个定时器,先选中线圈,再输入一些数据,数据的输入标准在第三章中已提过,图5-4显示了其操作过程。



   图 5-4
  对于计数器,因为它有时要用到两个输入端,所以在操作上既要输入线圈部分,又要输入复位部分,其操作过程如图5-5、5-6所示。



   图 5-5
  注意,在图5-5中的箭头所示部分,它选中的是应用指令,而不是线圈。



   图 5-6
  计数器的使用方法及计数范围在第三章中已讲过,同学们可自己查阅。图5-7是一个简单的计数器显示形式。




   图 5-7
  通过上面的举例,同学们就明白了,如果你需要画梯形图中的其他一些线、输出触点、定时器、计时器、辅助继电器等,在菜单上都能方便地找到,再输入元件编号即可。在图5-6的上方还有其它的一些功能菜单,如果你把光标指向菜单上的某处,在屏幕的左下角就会显示其功能,或者打开菜单上的“帮助”,你可找到一些快捷键列表、特殊继电器/寄存器等信息,同学们可自己边学习边练习。

  三、传输、调试

   当你写完梯形图,最后写上END语句后,必须进行程序转换,转换功能键有两种,在下图5-8的箭头所示位置。




   图 5-8
   在程序的转换过程中,如果程序有错,它会显示,也可通过菜单“工具”,查询程序的正确性。
  只有当梯形图转换完毕后,才能进行程序的传送,传送前,必须将FX2N面板上的开关拨向STOP状态,再打开“在线”菜单,进行传送设置,如下图5-9所示:



   图 5-9
  根据图示,你必须确定你的PLC与计算机的连接是通过COM1口还是COM2口连接,在实验中我们已统一将RS-232线连在了计算机的COM1口,你在操作上只要进行设置选择。
