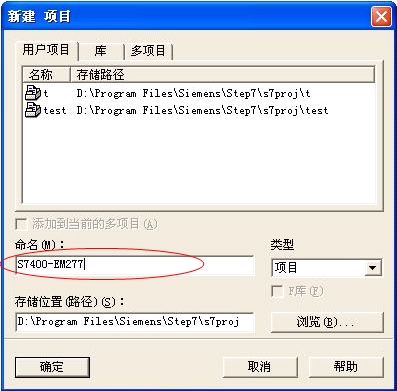

S7－400（CPU 414-2DP）和S7－200PROFIBUS－DP接口EM277通信为例。 1、点击“文件-新建…”或工具栏中“新建”，出现“新建项目”对话框，建立一个S7400－EM277的项目。
2、点击“插入－站点－SIMATIC 400站点”插入一个S7－400站。

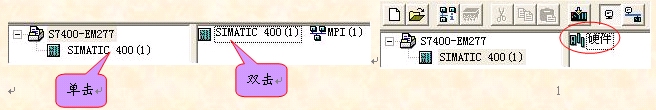

3、单击项目栏中或双击项目内容中的的SIMATIC400（1），项目内容中出现“硬件”项。

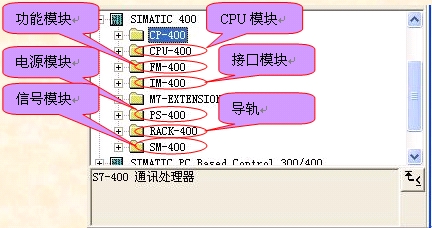

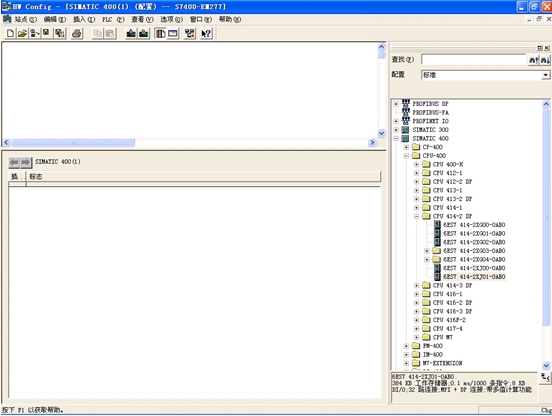

4、双击“硬件”项目，出现“HW Config”（硬件组态）窗口，依次插入 导轨（RACK－400），电源模块（PS－400）和CPU模块（CPU－400）。

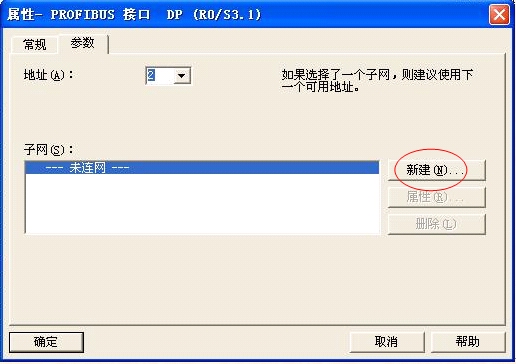

5、在插入CPU（CPU 414-2DP）时，会出现PROFIBUS属性对话框。

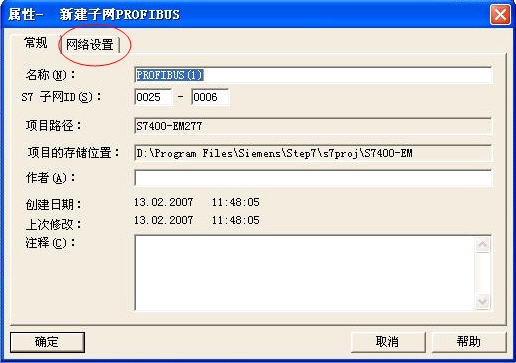

6、新建网络，点击“NEW”，出现新建子网PROFIBUS－属性对话框。

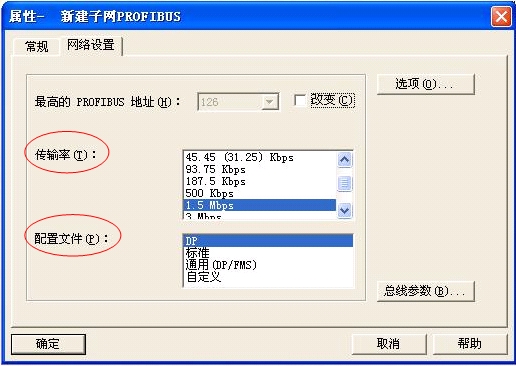

7、点击标签“网络设置”，选择波特率及网络类型（DP）。

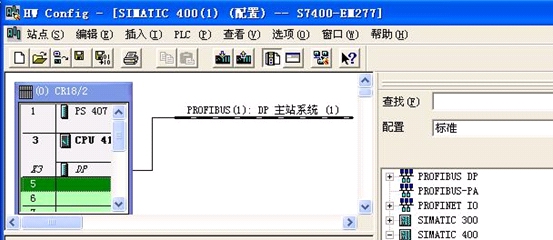

8、点击“确定”后出现CPU414－2DP网络组态好后的画面。
9、支持PROFIBUS－DP的第三方设备都会有GSD文件（通常以＊GSD或＊GSE文件名出现），下面安装EM227的GSD文件。点击HW中的“选项－安装GSD文件”。
|
|
