电机电线选择

 (点击题目可以在互联网中搜索该题目的相关内容)
日期:2007-12-25 18:43:26     来源:   作者: 点击:
点击【 大  中  小 】,可以选择字体的大小,以便你阅读.

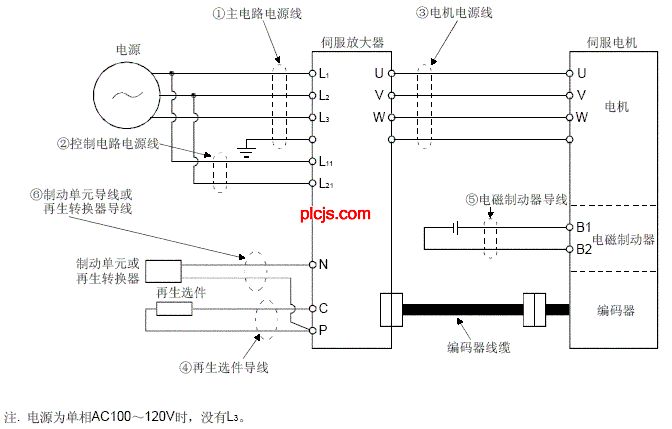

在使用三菱伺服电机时,常常因为电机功率的不同而要选择合适的电源线,下表列出了目前三菱常用的MR-J3伺服电机,接线距离在30m以下的放大器电源线、控制线、放大器到伺服电源线、制动电源线的选用情况,在超过30m,需要考虑压降再选择电线尺寸。
伺服放大器
电线(mm2
L1 L2 L3
L11  L21
U V W
P  C
B1  B2
MR-J3-10A(1)
2
1.25
1.25
2
1.25
MR-J3-20A(1)
MR-J3-40A(1)
MR-J3-60A
MR-J3-70A
MR-J3-100A
2
MR-J3-200A
3.5
3.5
MR-J3-350A
5.5
5.5
MR-J3-500A
5.5
5.5
MR-J3-700A
8
8
3.5
