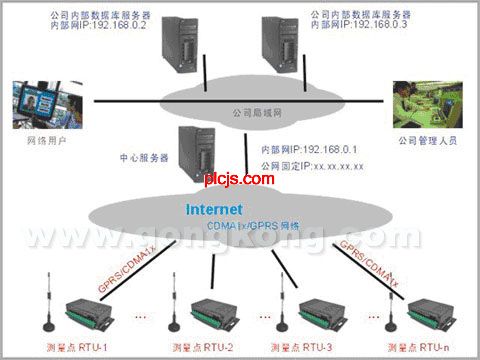

一、项目背景 原有大用户供水管网隶属于自来水厂，该网拥有多个监测点，目前都已经安装了流量计量仪表、压力表。现拟采用无线方式将现场流量数据及其他安全生产必要的数据采集并传输到远程监控中心，同时利用手机短信息的方式实现随时随地的信息查询和报警功能。 二、系统概述 系统采用威控科技RTU-2600智能无线远程测控终端作为监控系统硬件核心，采用基于MICROSOFT SQL Server 2005数据库和VB.Net, ASP.Net开发的基于web enable的信息系统，从而实现水计量的信息化和web发布的功能。系统实现了远程流量计量，实时监控监测点的瞬时流量、温度、压力和累计流量，根据远程返回的数据工作人员不到现场也可以监测大用户用水的情况，并对出现的不正常情况（流量及温度不稳定，漏水、偷水等）及时做出相应的处理。系统设计如下： 根据项目需求情况整个系统被分成三大部分，一部分是现场数据采集装置，实时将现场流量、压力（如有其他工作参量需要采集需另配相应传感装置）等数据采集到智能监控终端内，同时根据现场情况实现采集点现场的自动报警，防止事故的发生；第二部分是上位机监测中心，它实现对数据的接收、存储、显示以及曲线显示、报表打印输出等信息管理工作和进行特殊情况的监控中心预警，其web发布功能使得用户可以方便的通过IE访问实时和历史数据；最后一部分是将检测的流量等数据以手机短信息的方式直接发送到管理人员的移动电话上，使管理人员随时随地都能够了解到现场的情况。 现场流量数据的实时采集，通过GPRS/CDMA方式发送到监控中心。现场流量计量仪表和压力表可以通过RS-485接口，也可以通过模拟量接口和威控科技智能无线测控终端RTU-2600相连接。数据采集到RTU-2600中后，经过数据打包，再利用无线通讯的方式（GPRS/CDMA）发送到远端的监控中心服务器上，监控中心服务器装有服务器端软件，对接收的数据进行存储、分析、显示。出于对信息安全、科学管理的需要，给有数据访问需求的部门或人员配置访问数据的不同用户名和权限，用户通过IE实时查看并配置监测到的现场数据。另一方面，现场检测的数据通过RTU-2600内部的程序设定可以直接发送到相关管理人员的移动电话上，通过这种主动的方式实现随时随地汇报现场信息。 三、系统结构图：  四、大用户供水管网监控系统的组成与结构 1．现场数据采集传输硬件 （1）RTU-2600无线远程测控终端 RTU-2600可编程远程测控终端将采集、控制、通讯三种功能合为一体，实现对数据的采集和传输，它是整个系统的前端核心。利用自身所具有的开关量和模拟量数据采集接口采集数据，并通过自身所配备的GPRS/CDMA无线通讯模块将数据发送至远端监控中心。由于此智能终端提供了方便的二次开发C语言平台，可以开发各种复杂的算法并且可与组态软件的无缝连接。我们通过智能终端内部的编程可以将传感器或智能仪表传输上来的数据进行一些处理再发送至远端管理中心，并且实现间歇性数据传输，降低数据传输的流量资费。 智能仪表可以通过RS-485接口或者模拟量接口直接和RTU-2600进行通讯。 （2）现场数据显示、操作终端---HMI-3800 3.8寸蓝底黄字醒目液晶屏幕显示，面板上12个操作按键。其作用为方便水厂管理人员或者大用户工作人员在现场对设备进行一些参数的设置和调整。包括数据传输间隔、查询当前和累计的流量以及压力等等。 （3）现场蜂鸣告警装置 如现场出现特殊情况，RTU-2600通过开关量接口控制蜂鸣器的起停，在现场闪烁指示灯并发出声音提示管理人员注意。 （4）密封电器箱 （5）电源 负责给现场监控系统供电。 五、大用户供水管网监控系统的功能 监控系统按照功能可分为二部分：监控中心（MCC）、本地站（LCM）。监控中心（MCC）相对于管理站，本地站（LCM）相对于计量站。监控中心（MCC）与本地站（LCM）之间采用GPRS/CDMA无线组网方式进行数据传输。 本新闻共2页,当前在第1页1 2
|
|
