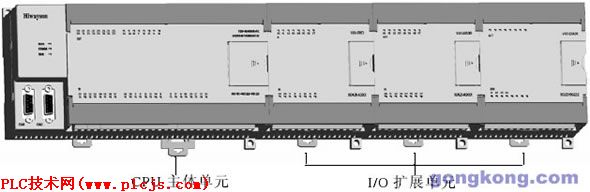

1、引言 塑胶设备作为加工行业量最大的设备之一，因其对温控、伺服、液压等方面的要求较高，长期以来，国内的厂商都只能生产中低端的设备。 作为国内技术力量最强的 PLC 研发和生产厂商——德维森科技有限公司为各塑胶机械设备厂商提供 PLC 和完整的控制解决方案，大大提升塑胶厂商自控的档次和技术水准。 本文以吹塑成型机为例阐述 V80 系列 PLC 在塑胶行业中的应用情况。 2、工作原理  图 1 注塑吹塑成型机图片 注塑吹塑成型机，相对于挤出吹塑成型机在精度和光洁度各方面都有不同程度的提高。注塑吹塑成型系统分为型坯注塑和吹塑成型两部分，大多采用液压和气动，后一部分可以采用伺服阀，保证壁厚的均匀。系统上装有两套电子尺进行反馈和控制。 在该产品中比较复杂的是在于型坯壁厚是不是均匀可控，因参数和程序量比较大目前许多厂商选用中型 PLC 进行控制，使其成本居高不下。 3、解决方案  图 2 V80 系列 PLC 结构示意图 V80 系列 PLC 有 48K 的程序空间和 48K 的变量空间，适合于庞大而复杂程序的运行 而且，其扩展模块本身带有 CPU 芯片，极大地分担了 CPU 模块的工作，使系统的运行更加快捷和稳定。 上图的 CPU 模块采用 M40DT-DC，带有两个通信口，一个口可以在线编程，或者接监控电脑或者触摸屏，另一个 RS485 口可以用于与变频器或者其它仪表的通信。扩展模块模块分别是 E8AD2、E5THM 和 E4DA2，E8AD2 是电压输入模块，采集电子尺送过来的电压信号，用于液压和伺服的定位闭环控制。E5THM 是热电偶模块，带 5 路热电偶信号，同时还带 5 路 PWM 信号输出， E5THM 模块内本身内置 CPU 芯片， 可执行PID 算法，也就是说 E5THM 模块本身就是一个 5 路的温控仪表，CPU 模块在上电设置好参数后，E5THM 模块就可以自行控制固态继电器的通断，从而控制温度的稳定。E4DA2 输出的电压信号经变送器变为±10V 的信号供伺服控制用，用户也可以选用本体 CPU 模块上带的 50K 高速脉冲输出来驱动伺服电机，这样在精度上可以更有保证。 该方案的特点如下： 1、 功能强，精度高 E5THM 扩展模块带有 PID 算法，具有 5 路热电偶输入和 5 路晶体管输出，可以在一个模块内完成所有的温度控制工作。从而保证温控的精度和响应速度更高，可以满足±1℃的精度要求。另外E5THM 模块支持 B、E、J、K、R、S、T7 种热电偶信号，满足各种不同设备的要求。 M40DT 模块是 24 路数字量输入和 16 路晶体管输出的 CPU 模块，本身带有两个通信口，一个 RS232 和一个 RS485，内部带 MODBUS 主从通信协议和 FREE 通信协议，可以与各种 HMI 或者各种组态软件通信，为各吹塑成型机厂商提供的通信协议库文件也使各厂商自行开发上位机软件提供了诸多便利。M40DT 内带 FLASH 存储器，可以将各种参数存储在本地，同时还带有掉电保持的 RAM 芯片，可以保证使用的可靠性和便利。 2、 可靠性高，抗干扰能力强 整个系统的宽温和宽电源供电设计使其可以在任何恶劣的环境中游刃有余，另外V80 全系列产品都通过了 CE 认证，也为用户产品的出口打下了良好的基础。 3、 性价比高 一方面因为热电偶模块的整合，使整个系统的点数需求减至最少，该方案相对于使用其它 PLC 或者工控机加板卡的方案，性价比更高。 4、结论： 本文以吹塑成型机为例阐述 V80 系列 PLC 在塑胶行业中的应用方案，重点说明了 V80系列 PLC 在温控、伺服、液压控制方面的特点。通过在多家吹塑成型机厂商的应用情况表明，V80 系列 PLC 较为适合于吹塑成型机的控制系统。 |
|
