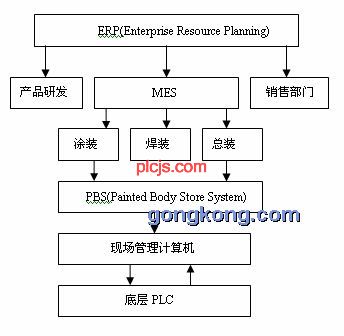

[摘要] 本文介绍了PBS的定义，用途，以及昌河铃木汽车PBS生产监控系统的构成，监控界面的设计，iFIX过程数据库（PDB）建立的过程。并对三菱Q系列PLC，以及iFIX和PLC通过OPC进行通信的各部分设置等方面进行了论述。 关键词：喷涂车身存储系统 iFIX PLC OPC 数据库 Abstract: This paper introduces the definition of PBS and its use, and the composing of PBS manufacturing monitor system in ChangHe&SUZUKI , the design of monitor interface, and the process of iFIX PDB. Then it was discussed the communication between iFIX and PLC through OPC. Key words: PBS, iFIX, PLC, OPC, Database 1 PBS系统的总体概述 1.1现代的汽车生产线中，经常在涂装和总装之间需要预留一个车辆缓冲区（也就是一个临时的车辆存储区），通过这个缓冲存储区，上层可以通过生产计划任务来实现车辆按计划，按步骤，有次序地进行生产。因此这个车辆存储区的意义将变得十分重大，它关系到整个生产系统的调度效率，生产节奏，以及产品质量等等。基于这个缓冲存储区，并且来维护和监控这个存储区，我们把这个系统定义为PBS系统（PBS为Painted Body Store的缩写）。PBS系统是连接汽车生产线的涂装和总装过程的一个中介缓存区。目前，PBS系统已在广州本田以及国内的少数几家汽车厂家中成功应用了。 1.2 PBS系统的车体存储和输送采用的是摩擦轮式的输送结构，在存储区中有4条车辆存储线，1条调度返回线（用于车辆的紧急调度）和1条上总装线（用于车辆从PBS库中上件到总装线进行总体装配）。PBS系统由三套三菱Q系列的PLC进行控制，各PLC间通过三菱H网连接成网络，同时设有管理现场计算机，来实现生产现场的车辆和空台车分布情况的实时监控，并能显示出存储区内的车体的生产信息（如车体的颜色，型号等等）。 1.3 与ＰＢＳ系统相关的上下层结构简图a如下所示：  (a) 系统结构简图 其中ＥＲＰ是所有子系统的最顶级，ＥＲＰ(Enterprise Resource Planning)是企业资源规划的缩写，其中包括产品材料采购，产品研发和制造，MES (Manufacturing Execution System是制造执行系统)，产品销售，而ＭＥＳ主要包括焊装，涂装，和总装等。PBS是介于涂装和总装之间的部分，监控界面在现场管理计算机上，能和底层的PLC进行双向的通信，从而能够对现场进行控制，例如车辆调度，启动停止PBS系统等。 2 基于iFIX组态软件的监控界面的设计 在PBS生产监控系统中所用到的组态软件是GE Fanuc公司生产的iFIX组态软件。iFIX的图形功能很强，支持多种图形格式，有可追加的图形库，内容丰富，界面的设计，网络的通信，数据库的管理变得十分方便和灵活。 2.1监控界面的设计 在PBS生产监控系统中主要包括以下几个界面： 1 监控系统主界面，用于操作人员或生产管理者在现场管理计算机上进行察看车库中所有车辆的信息以及各个部分所处的状态，比如说电机是否工作正常，一些现场操作盒是处于手动状态还是自动状态等等。主界面的目的是从部分上察看细节。 2 总览界面，是主界面中略去了一些次要的信息，是从系统的整体上进行监控系统是否运行正常。 3 报警界面，利用iFIX中的报警一览控件，将整个生产系统的所有报警进行统一的管理显示，并可以按照一定的顺序进行排序，报警的统计以及报警后的相应处理等等。 4 生产报表，利用组态软件中的水晶报表，通过生产报表可以很好的实现上层管理人员对系统进行管理。 5 车辆信息界面，是通过以太网从MES层的数据库中获得所需的信息（车体的颜色，车体的型号，重量，车辆入库出库时间等），并将信息显示在该界面中。 |
|
