1  引言
    PLC是80年代发展起来的一种新型的电器控制装置，它的诞生给工业控制带来了一次革命性的飞越。它将传统的继电器控制技术和计算机控制技术融为一体，具有灵活通用、可靠性高、抗干扰能力强、编程简单、使用方便、功能强大、易于实现机电一体化等显著优点，已经广泛应用于工业生产的各种自动控制过程中。
    电厂输煤系统是电力生产过程中非常重要的外围辅机系统，输煤控制系统具有控制设备多、工艺流程复杂、设备分散等特点，沿线环境条件恶劣，粉尘、潮湿、振动、噪音、电磁干扰等都比较严重，传统的强电集中控制方式已不能适应大型火电厂输煤系统自动化的要求，PLC程控方式由于其自身优点，目前在国内大型火电厂输煤系统中已逐渐取代常规的强电集中控制方式，成为大型火电厂输煤程控系统的核心。井冈山华能电厂的输煤程控系统中，PLC的优良性能得到充分体现。

2  系统概述
    华能井冈山发电厂(2×300MW)输煤程序自动化控制系统，包括程控和监控两大部分，用于操作员在燃运集中控制室内实现对整个输煤系统的控制和监视。该程控系统主要由PLC程控系统和工业电视监控系统两部分组成。工业电视监控系统主要是用于程控运行人员在集控室监视现场设备工况，且工业电视监控系统可实现与PLC程控系统之间的报警联锁，即当某个监视区域发生故障报警时监视系统可自动切换到该监视点，从而实现在最短的时间内观察到现场故障情况，及时掌握重要信息，为系统的操作、维护提供了极大方便。

3  系统组成
3.1 PLC程控系统

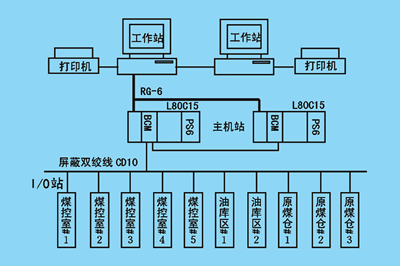

    PLC控制系统是该程控系统的核心，其采用工控机为上位机、PLC系统为下位机的两级控制模式，上、下位机均分别采用双机热备形式，以确保在万一有一台PLC主机或一台监控用工控机发生故障或死机的情况下，整个系统仍可照常运转。上位机采用研华工控机，共设2台，分别用于程控部分的操作和监视。系统软件基于WindowsNT4.0(加装中文之星)，并配以美国AB公司RSView32人机接口软件。PLC选用美国Allen-Bradley公司PLC-5/40系列，采用RSLogix5软件编程。CPU(型号1785-L40C15)采用双机热备，除本地站外设10个远程站，其中5个在控制室，3个在煤仓层、2个在油泵房。本地站与远程站之间通过屏蔽双绞线(AB公司1770-CD10)通讯，采用双缆备用方式，上位机与下位机之间通过屏蔽同轴电缆(AB公司1786-RG6)构成CONTROLNET网进行通讯。系统结构见图1。

    PLC远程站配置有数字量输入(AB公司16点数字输入模板1771-IMD)、输出模块(AB公司16点数字输出模板1771-OBD)和模拟量输入(AB公司8点模拟输入模板1771-IFE)、输出模块(AB公司4点模拟输出模板1771-OFE2)。数字量输入模块接受220VAC的输入信号，数字量输出模块输出电压为24VDC，用于驱动输出继电器，输出信号再通过继电器节点输出。另外系统内一次元件主要由皮带保护元件和煤仓料们检测元件两部分组成，其中皮带保护元件包括:皮带跑偏开关、事故拉绳开关、速度开关、纵向撕裂保护装置、断带保护装置和堵煤信号发生器;煤仓料位检测元件包括:高料位开关和超声波料位计。
    皮带跑偏开关采用两级防水型，沿皮带两侧布置;事故拉绳开关采用双向防水自动复位型，沿皮带两侧布置;速度开关采用两级型，布置在每条皮带头部，共计16台;皮带纵向撕裂保护装置29台，布置在每条皮带下部;2台断带保护装置布置在较长且倾斜度较大的6号甲乙皮带上;堵煤信号发生器采用阻旋式料位开关，布置在落煤管上，共计14台。高料位开关采用阻旋式，每个原煤仓设4个，分别布置在原煤仓落煤口旁，共计32个;超声波料位计由8个换能器、1个显示单元、1个输出单元和1个手持编程器四部分组成，显示单元、输出单元和手持编程器安装在煤仓层#2I/O柜内，换能器安装在每个原煤仓的顶部中间。
