“ABB”AC500系列PLC选购指南

 (点击题目可以 在互联 网中搜索该题 目的相关内容)
日期：2007-11-29 0:26:26     来源：自动化网   作者： 点击：
点击【 大  中  小 】，可以选择字体的大小，以便你阅读.
[导读]: ABB公司在中国总共拥有23家分公司和销售办事处以及27家合资和独资公司。在中国的员工总数超过了6,000人。通过直接投资和与当地投资者的合作，ABB公司在输配电、自动化产品和系统等方面都建立了强大的生产基地。

　　

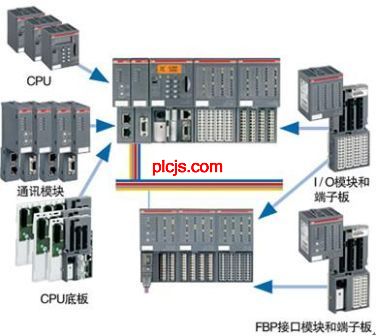

　　AC500是一款灵活一致的扩展升级产品，能够适应各种不同的自动化任务：各种相关的设备可以根据用户的需求灵活的组合和使用，从而实现库存的最小化。

　
　　CPU
　　CPU 有PM571、PM581 和PM591 三个不同的等级。而这不同等级的CPU 均可用同一个编程软件使用5种不同编程语言进行编程。CPU 上均带有LCD 的显示、一组操作按键、一个SD 卡的扩展口和两个集成的串行通讯口。CPU 可直接插在CPU 底板上，CPU底板还可选择是集成以太网还是ARCNET网络接口。而保留的CS31 的通讯接口更是考虑到了和AC31系列PLC的兼容性。
　
　　通讯模块
　　除了CPU 上集成的通讯接口外，每一个CPU上还可最多扩展4个通讯接口。这4个通讯接口可扩展为任意的标准总线协议。
　　CPU上集成的两个Modbus通讯接口和可选集成的以太网或ARCNET网络接口外，通过通讯扩展接口还能扩展：ProfibusDP-V1 、DeviceNet、CANopen和以太网等总线接口。

　　CPU 底板
　　按CPU扩展的通讯接口数量的不同有三种不同的CPU 底板。它们分别带:一个、两个或四个通讯插槽，这些插槽可插接不同的总线接口。

　　I/O模块
　　输入/输出模块有模拟量和开关量两大种类。每个输入/输出模块均可直接插到端子板上，CPU本地和通过FBP分布式扩展的子站，可最大扩展到7个输入/输出模块。在这些模块中含有输入/ 输出可设置的模块种类，以供用户灵活的使用。

　　端子板
　　模拟量和开关量均使用同一种端子板，而同一种端子板可实现1线、2线和3线不同的接线模式。从而提供用户在没有输入/输出模块时的预接线。端子板分为: 24 V DC 和230V AC两种不同的电压等级，而接线方式则有螺钉和弹簧两种可选。

　　FBP的接口模块
　　这种模块集成了一定数量的开关量输入/输出，并且通过它实现和CPU 的通讯和分布I/O。这个分布模块后面又可最大扩展7个输入/输出模块。

　　SD卡
　　可选附件，在没有PC的情况下实现数据调用，下载和上传用户程式，或对所有设备进行产品更新（CPU、通讯模块或I/O模块）。

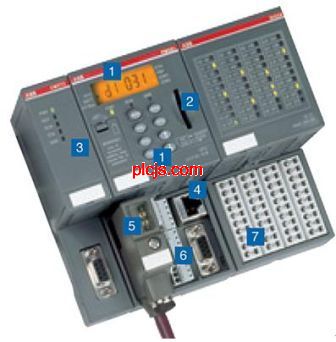

1 带背光的LCD 显示屏和操作按键
2 SD卡插槽
3 插入式扩展通讯模块（从1个、2个最多至4个）
4 CPU上集成的通讯接口（可选为以太网或ARCNET）
5 FBP通讯接口（只能用于从站）
6 两个串行接口，用于编程、ASCII通讯、Modbus通讯，或CS31通讯（只能用于主站）
7 本地I/O扩展模块，最多到7个


AC500系列PLC产品价格表

型  号

定 货 号

功能规格

PM571

1SAP130100R0100

 CPU单元，24VDC供电，64KB程序内存，COM1口RS232/RS485可设，带编程功能/CS31主站功能/Modbus主站/从站通讯功能/ASCII功能；COM2口RS232/RS485可设，带编程功能/Modbus主站/从站通讯功能/ASCII功能，支持多种现场总线通讯扩展功能模块。集中扩展最多可带7个本地扩展模块，DI/DO最大224点（集中配置），AI/AO最大112点（集中配置）；最大分布式输入/输出点数按照总线的使用情况而定

PM571-ETH

1SAP130100R0170

 CPU单元，24VDC供电，64KB程序内存，COM1口RS232/RS485可设，带编程功能/CS31主站功能/Modbus主站/从站通讯功能/ASCII功能；COM2口RS232/RS485可设，带编程功能/Modbus主站/从站通讯功能/ASCII功能，集成Ethernet太网通讯功能，支持多种现场总线通讯扩展功能模块。集中扩展最多可带7个本地扩展模块，DI/DO最大224点（集中配置），AI/AO最大112点（集中配置）；最大分布式输入/输出点数按照总线的使用情况而定

PM581

1SAP140100R0100

 CPU单元，24VDC供电，256KB程序内存，COM1口RS232/RS485可设，带编程功能/CS31主站功能/Modbus主站/从站通讯功能/ASCII功能；COM2口RS232/RS485可设，带编程功能/Modbus主站/从站通讯功能/ASCII功能，支持多种现场总线通讯扩展功能模块。集中扩展最多可带7个本地扩展模块，DI/DO最大224点（集中配置），AI/AO最大112点（集中配置）；最大分布式输入/输出点数按照总线的使用情况而定

PM581-ETH

1SAP140100R0170

 CPU单元，24VDC供电，256KB程序内存，COM1口RS232/RS485可设，带编程功能/CS31主站功能/Modbus主站/从站通讯功能/ASCII功能；COM2口RS232/RS485可设，带编程功能/Modbus主站/从站通讯功能/ASCII功能，集成Ethernet以太网通讯功能，支持多种现场总线通讯扩展功能模块。集中扩展最多可带7个本地扩展模块，DI/DO最大224点（集中配置），AI/AO最大112点（集中配置）；最大分布式输入/输出点数按照总线的使用情况而定

PM581-ARCNET

1SAP140100R0160

 CPU单元，24VDC供电，256KB程序内存，COM1口RS232/RS485可设，带编程功能/CS31主站功能/Modbus主站/从站通讯功能/ASCII功能；COM2口RS232/RS485可设，带编程功能/Modbus主站/从站通讯功能/ASCII功能，集成ARCNET通讯功能，支持多种现场总线通讯扩展功能模块。集中扩展最多可带7个本地扩展模块，DI/DO最大224点（集中配置），AI/AO最大112点（集中配置）；最大分布式输入/输出点数按照总线的使用情况而定

PM582

1SAP140200R0100

 CPU单元，24VDC供电，512KB程序内存，COM1口RS232/RS485可设，带编程功能/CS31主站功能/Modbus主站/从站通讯功能/ASCII功能；COM2口RS232/RS485可设，带编程功能/Modbus主站/从站通讯功能/ASCII功能，支持多种现场总线通讯扩展功能模块。集中扩展最多可带7个本地扩展模块，DI/DO最大224点（集中配置），AI/AO最大112点（集中配置）；最大分布式输入/输出点数按照总线的使用情况而定

PM582-ETH

1SAP140200R0170

 CPU单元，24VDC供电，512KB程序内存，COM1口RS232/RS485可设，带编程功能/CS31主站功能/Modbus主站/从站通讯功能/ASCII功能；COM2口RS232/RS485可设，带编程功能/Modbus主站/从站通讯功能/ASCII功能，集成Ethernet以太网通讯功能，支持多种现场总线通讯扩展功能模块。集中扩展最多可带7个本地扩展模块，DI/DO最大224点（集中配置），AI/AO最大112点（集中配置）；最大分布式输入/输出点数按照总线的使用情况而定

PM591

1SAP150100R0100

 CPU单元，24VDC供电，4MB程序内存，COM1口RS232/RS485可设，带编程功能/CS31主站功能/Modbus主站/从站通讯功能/ASCII功能；COM2口RS232/RS485可设，带编程功能/Modbus主站/从站通讯功能/ASCII功能，支持多种现场总线通讯扩展功能模块。集中扩展最多可带7个本地扩展模块，DI/DO最大224点（集中配置），AI/AO最大112点（集中配置）；最大分布式输入/输出点数按照总线的使用情况而定

PM591-ETH

1SAP150100R0170

 CPU单元，24VDC供电，4MB程序内存，COM1口RS232/RS485可设，带编程功能/CS31主站功能/Modbus主站/从站通讯功能/ASCII功能；COM2口RS232/RS485可设，带编程功能/Modbus主站/从站通讯功能/ASCII功能，集成Ethernet以太网通讯功能，支持多种现场总线通讯扩展功能模块。集中扩展最多可带7个本地扩展模块，DI/DO最大224点（集中配置），AI/AO最大112点（集中配置）；最大分布式输入/输出点数按照总线的使用情况而定

PM591-ARCNET

1SAP150100R0160

 CPU单元，24VDC供电，4MB程序内存，COM1口RS232/RS485可设，带编程功能/CS31主站功能/Modbus主站/从站通讯功能/ASCII功能；COM2口RS232/RS485可设，带编程功能/Modbus主站/从站通讯功能/ASCII功能，集成ARCNET通讯功能，支持多种现场总线通讯扩展功能模块。集中扩展最多可带7个本地扩展模块，DI/DO最大224点（集中配置），AI/AO最大112点（集中配置）；最大分布式输入/输出点数按照总线的使用情况而定

TB511-ETH

1SAP111100R0170

 CPU底板，带1个通讯扩展插槽，集成Ethernet以太网RJ45接口，集成FBP从站接口，COM1口带弹簧接线端子，COM2口为SUB D9型接口，带24VDC供电电源弹簧接线端子

TB511-ARCNET

1SAP111100R0160

 CPU底板，带1个通讯扩展插槽，集成ARCNET接口，集成FBP从站接口，COM1口带弹簧接线端子，COM2口为SUB D9型接口，带24VDC供电电源弹簧接线端子

TB521-ETH

1SAP112100R0170

 CPU底板，带2个通讯扩展插槽，集成Ethernet以太网RJ45接口，集成FBP从站接口，COM1口带弹簧接线端子，COM2口为SUB D9型接口，带24VDC供电电源弹簧接线端子

TB541-ETH

1SAP114100R0170

 CPU底板，带4个通讯扩展插槽，集成Ethernet以太网RJ45接口，集成FBP从站接口，COM1口带弹簧接线端子，COM2口为SUB D9型接口，带24VDC供电电源弹簧接线端子

TB521-ARCNET

1SAP112100R0160

 CPU底板，带2个通讯扩展插槽，集成ARCNET接口，集成FBP从站接口，COM1口带弹簧接线端子，COM2口为SUB D9型接口，带24VDC供电电源弹簧接线端子

MC502

1SAP180100R0001

 数据存储卡（SD卡），存储容量128MB，作为可选件，在没有PC的情况下实现数据调用、下载和上传用户程序，或对所有设备进行产品更新（CPU、通讯模块或I/O模块）

TK501

1SAP180200R0001

 编程电缆，用于AC500系列CPU的COM2口，Sub-D/Sub-D，长度5米

TK502

1SAP180200R0101

 编程电缆，用于AC500系列CPU的COM1口，Sub-D/ 裸线接线端，长度5米

TA521

1SAP180300R0001

锂电池，3.6V，用于AC500系列CPU的数据后备

TA523

1SAP180500R0001

可插拔标记条托架，10个装

TA524

1SAP180600R0001

通讯槽盲板

TA525

1SAP180700R0001

白色塑料标记条，10片装

TA526

1SAP180800R0001

底板安装附件，10片装

PS501

1SAP190100R0001

 AC500系列编程软件包Control Builder 500，V1.03，符合IEC61131-3标准，支持5种编程语言，含电子版硬件技术操作手册和软件使用说明书，运行于标准Windows操作环境，适用于所有AC500系列PLC

CM572-DP

1SAP170200R0001

 Profibus-DP通讯模块，RS485接口，9孔Sub-D型插头，最大12MBit/s，通过CPU底板供电

CM574-RS

1SAP170400R0001

 标准串行通讯模块，RS232/RS485接口，9孔Sub-D型插头，最大57.6KBit/s，通过CPU底板供电

CM575-DN

1SAP170500R0001

 DeviceNet通讯模块，RS485接口，可插拔式接线端子，最大1MBit/s，通过CPU底板供电

CM577-ETH

1SAP170700R0001

 Ethernet工业以太网通讯模块，带2各RJ45端口，集成HUB功能，TCP/IP，UDP和Modbus TCP协议 ，10/100Mbit/s

CM577-ETH-IT

1SAP170700R0002

 Ethernet工业以太网通讯模块，带2各RJ45端口，集成HUB功能，TCP/IP，UDP和Modbus TCP协议 ，10/100Mbit/s，可连接INTERNET

CM578-CN

1SAP170800R0001

 CANopen通讯模块，RS485接口，可插拔式接线端子，最大1MBit/s，通过CPU底板供电

DC541-CM

1SAP270000R0001

 高速计数模块，8DC, 开关量输入/输出可设置，晶体管输出，24VDC，0.5A

DI524

1SAP240000R0001

 开关量输入模块，32DI，24VDC

DC532

1SAP240100R0001

 开关量输入/输出模块，16DI /16DC：16点为开关量输入，24VDC；另外16点为开关量输入/输出可设置，晶体管输出，24VDC，0.5A

DC523

1SAP240500R0001

 开关量输入/输出模块，24DC，输入/输出可设置，晶体管输出，24VDC，0.5A

DC522

1SAP240600R0001

 开关量输入/输出模块，16DC，输入/输出可设置，晶体管输出，24VDC，0.5A

DX522

1SAP245200R0001

 开关量输入/输出模块，8DI/8DO：8点开关量输入，24VDC；8点继电器输出，230V AC，3A转换接点

DX531

1SAP245000R0001

 开关量输入/输出模块，8DI/4DO：8点开关量输入，230V AC；4点继电器输出，230V AC，3A转换接点

AI523

1SAP250300R0001

 模拟量输入模块，16AI：0-10V, ±10V, 0/4-20mA, PT100, PT1000, Ni1000，12位分辨率，供电电源24VDC

AO523

1SAP250200R0001

 模拟量输出模块，16AO：±10V, 0/4-20mA（最大8路电流输出），12位分辨率，供电电源24VDC

AX521

1SAP250100R0001

 模拟量输入/输出模块，4AI / 4AO。4AI：0-10V, ±10V, 0/4-20mA, PT100, PT1000, Ni1000，12位分辨率；4AO：±10V, 0/4-20mA，12位分辨率，供电电源24VDC

AX522

1SAP250000R0001

 模拟量输入/输出模块，8AI / 8AO。8AI：0-10V, ±10V, 0/4-20mA, PT100, PT1000, Ni1000，12位分辨率；8AO：±10V, 0/4-20mA（最大4路电流输出），12位分辨率，供电电源24VDC

TU515

1SAP212200R0001

 I/O 模块底板，集成螺钉接线端子，24V DC电源供电

TU516

1SAP212000R0001

 I/O 模块底板，集成弹簧接线端子，24V DC电源供电

TU531

1SAP217200R0001

 I/O 模块底板，集成螺钉接线端子，230V AC电源供电

TU532

1SAP217000R0001

 I/O 模块底板，集成弹簧接线端子，230V AC电源供电

DC551-CS31

1SAP220500R0001

 分布式I/O扩展接口模块，集成8DI/16DC，开关量输入/输出可设置，24VDC，0.5A晶体管输出；通过CS31总线接口进行分布式扩展，集中扩展最多7个本地扩展模块，其中最多4块模拟量本地模块

TU551-CS31

1SAP210600R0001

 分布式I/O的CS31接口模块底板，集成螺钉端子

TU552-CS31

1SAP210400R0001

 分布式I/O的CS31接口模块底板，集成弹簧端子

DC505-FBP

1SAP220000R0001

 S500分布式I/O扩展接口模块，集成8DI/8DC，开关量输入/输出可设置，24VDC，0.5A晶体管输出；通过FBP总线接口进行分布式扩展，集中扩展7个本地扩展模块，其中最多4块模拟量本地模块

TU505-FBP

1SAP210200R0001

 S500分布式I/O的FBP接口模块底板，集成螺钉端子

TU506-FBP

1SAP210000R0001

 S500分布式I/O的FBP接口模块底板，集成弹簧端子

PDP22-FBP.025

1SAJ240100R1003

 FBP总线适配器，带0.25米长电缆和预制M12接头，集成Profibus DP V1通讯协议，T型连接，24VDC电源供电

PDP22-FBP.050

1SAJ240100R1005

 FBP总线适配器，带0.50米长电缆和预制M12接头，集成Profibus DP V1通讯协议，T型连接，24VDC电源供电

PDP22-FBP.100

1SAJ240100R1010

 FBP总线适配器，带1.0米长电缆和预制M12接头，集成Profibus DP V1通讯协议，T型连接，24VDC电源供电

PDP22-FBP.200

1SAJ240100R1020

 FBP总线适配器，带2.0米长电缆和预制M12接头，集成Profibus DP V1通讯协议，T型连接，24VDC电源供电

PDP22-FBP.500

1SAJ240100R1050

 FBP总线适配器，带5.0米长电缆和预制M12接头，集成Profibus DP V1通讯协议，T型连接，24VDC电源供电

PDM11-FBP.0

1SAJ924005R0001

 预制M12接口转换接头，自带针形接口，5针，金属外壳，用于Profibus DP协议下FBP总线的电缆延长

PDF11-FBP.0

1SAJ924006R0001

 预制M12接口转换接头，自带孔形接口，5孔，金属外壳，用于Profibus DP协议下FBP总线的电缆延长

PDA11-FBP.050

1SAJ924009R0001

 RS485总线插头，最大12Mbit/s，90度出线，带有隔离功能的终端电阻，有编程器接口，带0.5米长Profibus DP通讯电缆和预制M12接头

PDA12-FBP.050

1SAJ924010R0001

 RS485总线插头，最大12Mbit/s，90度出线，带有隔离功能的终端电阻，无编程器接口，带2根0.5米长Profibus DP通讯电缆和2个相应的预制M12接头

PDR11-FBP.150

1SAJ924007R0001

 适用于FBP总线，Profibus DP通讯总线终端电阻，150欧姆
