小Twido在秒级采集控制中的大用场

 (点击题目可以在互联网中搜索该题目的相关内容)
日期:2007-12-10 20:04:03     来源:   作者: 点击:
点击【 大  中  小 】,可以选择字体的大小,以便你阅读.
   施耐德小型可编程控制器Twido(TWDLCAE40DRF)自带以太网口,支持标准MODBUS-RTU和MODBUS-TCP协议,当它挂接北京西姆宏的S系列I/O产品后,就能轻而易举的扩展为从数十点到几百点的秒级采集控制系统,在常规工业测控应用中,可用较低的成本,很少的工作量实现现场数据的收集和一般的控制工作,数据同时在工业以太网(MODBUS-TCP协议)为多台主机共享,对于使用组态软件做监控或需要数据上传大系统的用户来说,这是一个能替代大中型PLC,经济省事而有竞争力的方案。
    该方案的核心在于以施耐德Twido为系统头脑中枢(中央处理和数据服务器),以S系列I/O产品躯干四肢,经由北京西姆宏公司提供的PLC连接程序(用户无需自己编程!),即可在Twido的内存中得到所有I/O数据的映像,用户对I/O的操作(读出或写入)也只是对Twido的内存相应单元进行读或写而已。
    施耐德Twido挂接S系列I/O(COM2口,RS485总线,MODBUS-RTU协议)的站个数可从一个站至三十二个站,接入AI及DO点最多可达512点(每个站16点),接入DI点最多可达1024点(每个站32点),接入AO最多可达256点(每个站8点)。施耐德Twido与S系列I/O站之间的通讯速率可达38400bps,1~2秒内可将32个S系列I/O站数据收集或控制输出完毕。
    施耐德Twido挂接S系列I/O站系统示意图如下:

    特别值得一提的是,S系列I/O是智能化I/O产品,各种常规工业现场信号(电流,电压,热偶,热阻)及两线制变送器信号均可直接输入,简单设置后,用户看到的数据就已是计算处理完毕的工程量值(譬如温度量就是××摄氏度,压力量就是××兆帕,整型数),用户在上位机组态时,可直接拿来显示使用,这就大大的减轻了用户组态工作量和使用PLC构建系统时所必须的繁琐恼人的底层编程调试工作。
    在上述系统示意图中,S系列I/O是通过S9104转换器接入PLC的,该转换器除了隔离现场的功用外,还有一个重要的功能就是通过切换开关切换为S系列I/O测试状态,用户可脱开PLC而使用普通计算机的RS232口对所挂接的S系列I/O进行功能检查和精度测试,这就大大的方便了现场调试工作。
    在上述系统示意图中,施耐德Twido还有一个串口(COM1)可供用户连接现场监控站使用。
    S系列I/O有多种规格可供用户选择,需要分布式安装的可选择S系列I/O前端,需要集中式安装的可选择S3000系列可配置I/O单元,需要模拟量现场数显的可选择S2108或S2116型巡测数采器。
    施耐德Twido挂接S系列I/O站系统还可选择双网口方案,通过施耐德Twido选配的MODBUS网桥(499TWD01100)即可实现双网冗余通讯,从而提高以太网通讯的可靠性。

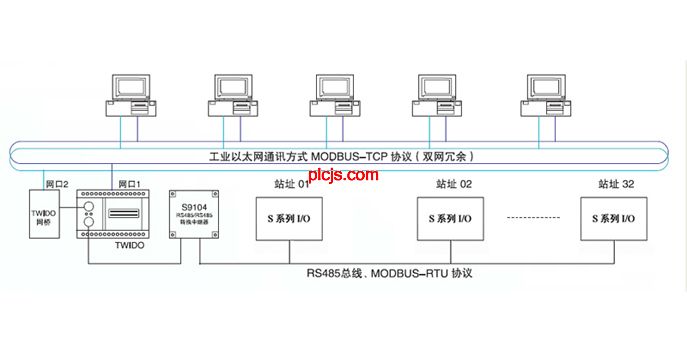

    施耐德Twido挂接S系列I/O站系统双网冗余通讯示意图如下:


    以上方案对于上位机使用iFix、InTouch、组态王、力控、昆仑通态等国内外组态软件的用户都很适用,也已实际应用于诸如安徽阜阳华润电厂600MW机组输煤电机监控改造(上位机软件InTouch )和浙大中控江苏连云港某化工项目(上位机软件iFix)中,取得了令人满意的效果。
