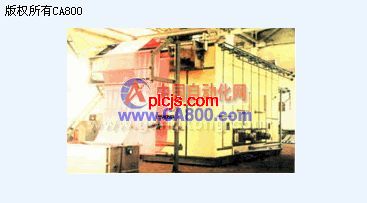

    蒸化机的作用是使色浆中的染料经汽蒸向纤维内部转移达到固色作用,它的效果直接影响到印花后的色泽和鲜艳度。




  影响蒸化机效果的主要工艺参数是温度、湿度和蒸化时间,它们随着不同纤维、染料有一定的变化,蒸化工艺过程的织物成环是蒸化时间、质量、过程的安全可靠保证。
  蒸化机一般采用可调的低张力喂布辊,最大限度内保证了成环的整齐,具有可靠的织物布环输送装置;分离辊独立传动,从而满足出布功能,减少维修工作量。

  欧姆龙整体解决方案及其优势:

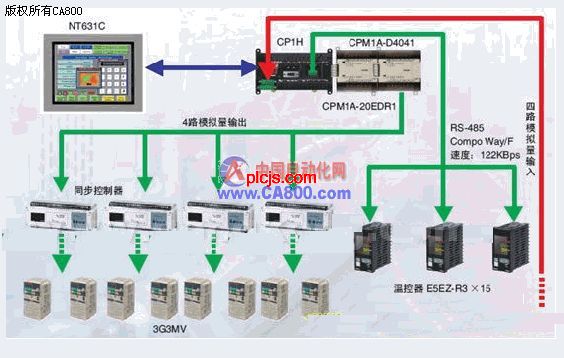

  在蒸化机控制系统中,我们采用了欧姆龙高性能小型PLC CP1H,通过4路模拟量输出模块连接同步控制器来控制欧姆龙3G3MV系列变频器。蒸化机烘房温度控制采用了欧姆龙公司的温控器E5EZ,通过Compo Way/F通信协议(速度112kbps)直接和CP1H的RS-485口通讯,PLC可以直接改变E5EZ的控制参数并实时监控。人机界面使用欧姆龙公司10.4” 彩色触摸屏NT631C,进行参数和工作流程的监控。




  PLC:CP1H
  快速的处理器,执行基本指令只需0.1μs,特殊指令0.3μs以上
  最大支持320点开关量
  XA型内藏4入2出模拟量功能,分辩率1/12000
  标准搭载4轴高速计数器功能(单相100kHz/相位50kHz)和4轴100kHz高速脉冲输出
  标准搭载USB并联端口
  串行通讯端口可自由选择RS-232C、RS-485(2端口)
  支持HostLink、NT LINK、Compobus/S、DeviceNet、Profibus-DP、ControllerLink、EtherNet、协议宏、Modbus-RTU等多种通讯方式及串行PLC连接功能(最多9台)
  支持CPM和CJ1系列PLC的扩展单元
  丰富的指令用语,包括PID、浮点运算、三角函数等…

  HMI:NT631C
  采用32位RISC芯片,更加快速
  用内存单元能实现在现场方便地传送画面
  可更换背灯,实现了长寿命化
  确保与IP65F相当的优秀耐环境性
  用多色显示图形,能更方便地观察几个数据
  弹出窗口功能,有效利用画面
  报警功能,即时掌握错误内容,改善机器运行状况
  内存表数目是以前的2倍
  标准配置有3种通信口,更容易使用

  Inverter:3G3MV
  矢量控制
  支持RS-422/485通讯(MODBUS协议)
  支持CompoBus/D(DeviceNet)现场总线
  易操作(操作面板上提供频率给定旋钮)
  提供PID调节和节能控制
  多段速调节(最大16种速度)

  温控器:E5□Z
  显示屏:双排四位彩色液晶显示。
  控制用途:加热或者加热和冷却。
  控制方法:ON/OFF或2自由度PID。
  显示精度:±[0.5%PV或1°C大者> ±1位。
  控制输出:继电器输出、电压输出、电流输出、
  报警输出:E5AZ/E5EZ:3点输出,可分别设定延时OFF。
  传感器输入:热电偶、铂电阻、非接触式传感器信号输入、模拟信号输入。
