Smart 分布式交通控制系统架构
    Micro PAC 微型可编程自动化控制器与分布式模块在(ITS)智能型交通监控系统的整合应用,是现今在远距离的交通控制系统整合应用的主要架构之一。智能型交通监控系统可分为下列三种应用架构:
    (1) 道路环境监测
    透过分布式模块将远程数据(风速雨量浓雾坍方侦测器)收集,再由MicroPAC(I-7188I-8000)经过运算转换成有效的气象与环境信息,并可直接连网回传到控制中心,判断是否须关闭某路段以保证行车安全。
    (2) 道路行车状况监测
    透过环形感应器可将车辆车速、车长、经过时间(单位路面拥挤程度)数据记录并透过Mirco PAC 回传到控制中心,以判断车流状态是否要采取管制(限量)、开放路间或封闭交流道,并透过广播系统建议驾驶人改道。
    (3) 隧道环境安全监测
    收集隧道口辉度计的讯号值,透过Mirco PAC 的运算和控制,调整隧道出入口灯光明暗变化,让驾驶人在进入隧道内时,内外灯光明暗变化不会超过眼球所能适应的状态,以确保驾驶人的安全;隧道内的测烟计可测量是否有火警发生,由Mirco PAC 启动火警消防系统警报,并将抽风机依序打开保持隧道空气流通,避免行驶人吸入浓烟而产生危险。
    以往数据收集系统是以远程分布式的架构,从远程传感器收集数据给主机控制器(master),再传给计算机完成运算最后上传到中控室计算机主机,旧式架构会产生2项缺点:
    1.倘若数据量过大数据直接上传给计算机容易造成数据流「瞬间堵车」现象;
    2.交控系统范围大、距离长,若主机控制器无法直接连网,会造成现场端须再配备IPC上网,不仅提高成本且易造成系统的不稳定。
按此在新窗口浏览图片

图1 旧型三层式ITS 数据收集系统
    新式架构采用可连网及可程序的主机控制器(Micro PAC),可以将旧式架构「中央集权式」的三层式架构,把远程IO 资料全部集中在PC 端,改成新架构「地方分权式」的分布式架构,由各区域现场主机(Micro PAC)实时处理远程IO 的讯号并运算转换成有效的数据后连接以太网或光纤网络,如此不但在数据收集转换时具有高效能与高灵活性,同时在长距离与大范围的环境可延伸扩充多个数据收集的子系统,减轻中控计算机的负担提高系统稳定性。
按此在新窗口浏览图片

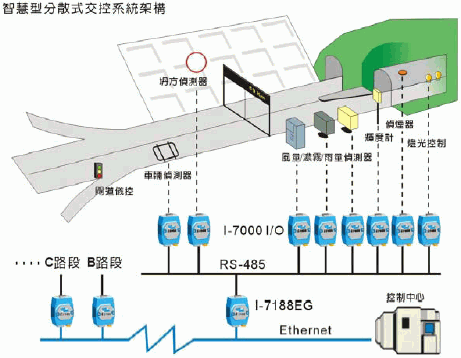

图2 智能型分布式交控系统
