Zigbee在油井无线网络监测的应用

 (点击题目可以在互联网中搜索该题目的相关内容)
日期:2007-12-2 23:30:10     来源:   作者: 点击:
点击【 大  中  小 】,可以选择字体的大小,以便你阅读.
一、需求说明:

  随着电子、通讯技术的发展,油田改革的深入,油井信息化工作已经提到了各个油田的议事日程。从9O年代起,新疆、青海等西部油田已经对部分油井实施了自动化改造,进一步规范了油田生产信息的采集、录取,为油田科学、高效开采奠定了基础。目前常用的油井自动化方案是以井口为单元_ll2J,而Zigbee油井无线网络监测系统整合了无线功图连续监测、无线电机参数检测、无线温压监测以及Zigbee远传基站等四大模块,通过Zigbee无线网络使现场管理人员能及时了解每口油井的生产状况;通过Zigbee背靠背于GPRS/CDMA1X基站实现了采油井的重要生产数据采集、处理、远传,使技术人员和领导在远端实时掌握油井的生产动态。

  二、系统的结构原理与特点

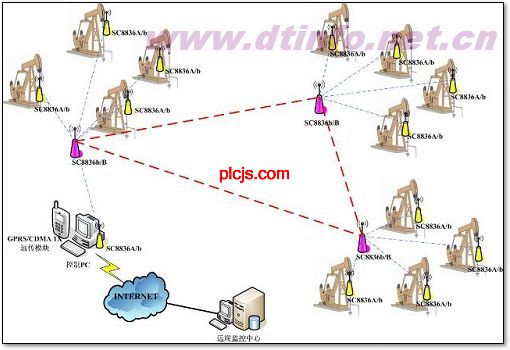

  Zigbee油井无线网络监测系统主要包括井口单元和Zigbee无线中继站两大部分。井口单元主要由功图连续监测、电机参数检测、温压监测仪等3个仪表配置zigbee无线收发模块(SC8836A或b)组成。采集数据通过Zigbee无线发射模块传输到zigbee中继站(SC8836B),无线中继站再将采集数据生成数据文件,通过数据传输软件对数据进行压缩和加密后将数据传至与串口连接的GPRS无线终端上,再经过GPRS网络把数据发送到中国移动的内部网(CMNET)。然后中国移动通过GPRS服务把数据传输到Internet上,并且去寻找在Internet上的一个指定的中心服务器。



点击看大图

  A.功图连续监测、电机参数检测、温压监测仪采用RS485/RS232/TTL可选与zigbee无线数传模块SC8836A或SC8836b互联。

  B.控制PC或远传中继模块与油井距离如在1000米左右,可采用SC8836b作为接受点,与计算机COM口接。

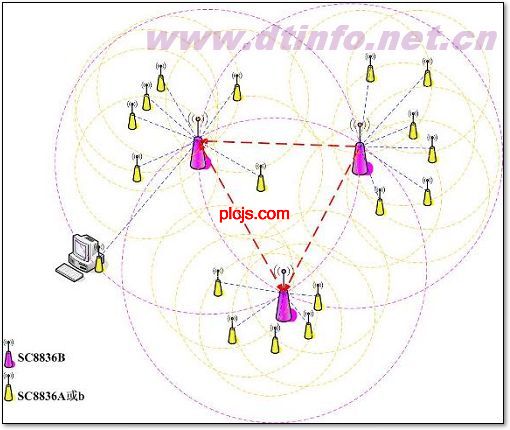

  C.如油井范围很大,方圆几公路范围,可采用双层布网方式,在区域内采用远距离中心模块,SC8836B组建通讯骨干网络。保证每个油井节点在信号覆盖范围内,油井仪表配置无线模块与骨干模块通讯。SC8836B之间可以自组网,只要互相在信号覆盖范围内可组成星形、簇型、链型、组合型网络结构。

   点击看大图
  D.为保证通讯的稳定性及抗干扰性,建议在中心采集模块安装在高处。

  E.如需通讯范围更远,可配置高增益天线。

  F.现场供电可采用外接电源或太阳能供电。

  G.数据采集前端设备(与控制PC连接或移动数传模块)采用RS485(RS232)与计算机互联。或直接通过SC8836B将数据通过移动互联网(GPRS/CDMA)传送至远端监控中心。
