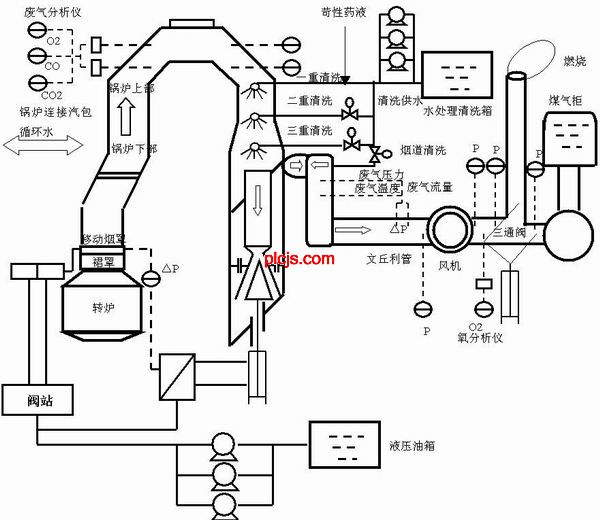

图1 废气处理流程

 　
　  OG系统按功能分为(1)煤气系统;(2)锅炉系统;(3)氮封系统;(4)设备清洗系统;(5)蒸汽系统。根据影响烟道气流量和方向的因素—吹炼状态、煤气是否回收、OG紧停三状态将OG分为5个状态来运行和控制:正常运行，煤气放散时A类紧停，煤气回收时A类紧停，煤气放散时B类紧停和当煤气回收时B类紧停。正常吹炼时，OG各功能单元，特别与废气流向相关的设备，均要依次随着吹炼状态信号完成炉次过程的控制。当OG向A,B紧停切换时，各功能单元的运行控制也相应改变。
2 控制系统组成及其通信
    转炉MICREX-AX系统包括工程师站AES，操作站AOS，数据库站ADS，现场控制站。控制系统分成4层:(1)过程计算机级(FL-NET连接网关);(2) DCS主站级(FL-NET连接);(3) FS系列接口I/O现场控制级(PE-LINK连接);(4)现场设备级(T-LINK, EPC连接)。
    现场控制站由五对冗余ACS控制站单元组成，OG本体控制器主要包括煤气系统、锅炉汽包系统、氮封系统和设备清洗系统。共通辅助控制器单元主要包括蒸汽主干网、共用液压单元、公用能介接口(如氮、氩、氧)和水处理等一些辅助设备的控制。其控制系统及其通信结构如图2所示。包括OG在内的控制系统的特点是系统结构层次化、数据流清晰；工程、操作人机界面友好；数据、时钟管理一元化；系统智能化高，电气、仪表形成基础自动化一体化后，进而和过程计算系统机一起构成一体化监控。
