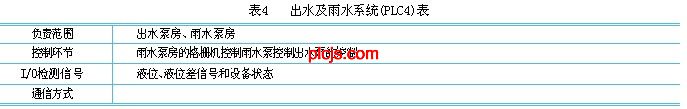

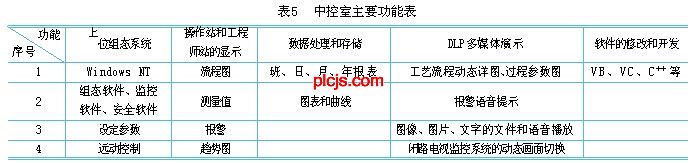

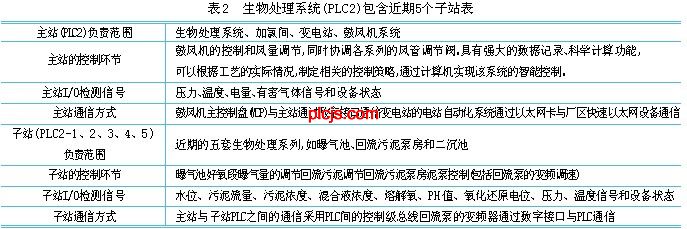

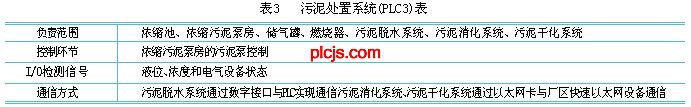

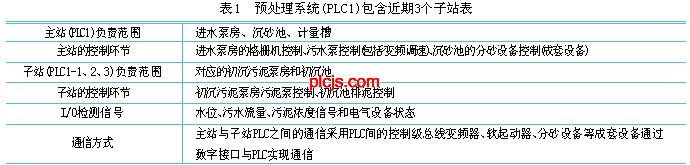

1 引言 天津市咸阳路污水处理厂是一座近期日处理量为45万吨、远期63万吨的AO工艺的污水处理厂。自动控制系统采用目前国内外污水处理厂广泛应用并取得良好效果的基于可编程逻辑控制器(PLC)的集散型控制系统，以及监控和数据采集(SCADA)系统，自控系统包括污水厂和厂外2公里外的两座泵站。集散型控制系统的特点是将管理层和控制层分开。管理层主要是对全厂的生产过程进行监视、数据存储和分析; 控制层主要是通过现场PLC或计算机完成各自辖域内工艺过程和工艺设备的自动控制，同时在传统控制的基础上，提供了智能控制的可能性。SCADA系统通过现场检测仪表和网络设备完成对主要工艺参数的数据采集并对生产流程进行监控。通信系统采用100Mbps工业以太网。 系统除具备对生产过程的监视和控制功能外，数据处理和网络通信的功能更加强大，为运行阶段的生产管理、调度、科研打下坚实的基础。考虑到远期污水厂增加设备的需要，自控设备、通信网络和上位管理系统拥有扩展的能力。 进水泵房4台200kW水泵和回流污泥泵房10台75kW水泵采用变频调速控制。 2 自动控制系统 自动控制系统由三级组成，第一级—单机就地控制，由现场电气控制柜实现; 第二级—过程控制，由现场的各PLC分控站或成套设备的控制系统实现; 第三级—监控管理，由中央控制室的操作站和工程师站实现。 2.1 过程控制系统 按照工艺流程，厂区分布7套自控系统，分别为预处理系统、生物处理系统、污泥处置系统、出水及雨水系统、污泥消化系统、污泥干化系统和电站自动化系统。 在预处理系统、生物处理系统、污泥处置系统、出水及雨水系统设置4套不同规模的过程控制站(PLC分控站)，污泥消化系统、污泥干化系统和电站自动化系统为成套设备，自控系统自成体系。各控制站分别负责各自范围内工艺参数的采集和设备运行的控制。如表1、2、3、4所示。     2.2 监控管理系统 监控管理系统设在中央控制室，负责监控厂内、厂外污水处理过程和设备运行状况。 中央控制室设置3台工控计算机，其中一台为工程师专用计算机(工程师站)，可离线或在线对整个监控系统进行组态、参数修改、开发等。另外两台计算机为操作员计算机(操作站)，可通过工控软件实时监视全厂工艺参数变化、设备运行、故障发生等情况，并进行多种模式操作，同时负责日常报表打印、事故打印和数据记录等。两台操作站的监控系统互为冗余。 在操作站的计算机显示器中具有多种画面，包括:总工艺流程画面、泥水气等工艺流程分画面、各构筑物工艺设备画面、各工艺参数画面、工艺参数变化趋势画面、故障画面、设备运行数据画面等。通过这些画面，工作人员可对处理过程中的各个部分充分了解，及时掌握各个环节发生的各种情况。 设置多媒体设施，可将多种画面放映到多屏幕显示装置上，将工艺各个环节的数据和画面全面细致地并实时地反映出来，同时具有语音提示、报警、在线帮助功能。 设置数据库服务，保存污水厂运行中的各种数据，应能够应用多种数据库软件，实现数据分析、科学计算和工艺研究。 3台打印机可随时打印所需要的各种资料，并可定时打印日报、周报、月报等。 考虑到信息技术已经广泛应用，在中控室设置计算机网络互联设备，建立接入局域网和互联网的接口，能够实现透明化的远程管理，中控室和分控站设备可通过网页和电子邮件的形式实现登录浏览或发出报警信息，中控室主要功能如表5所示。  3 以太网通信 中央控制室(操作站、工程师站)与分控站(PLC)、成套设备控制系统之间采用基于快速以太网的通讯系统，考虑扩展6个以上的控制站的可能性和灵活性。与快速以太网联接的系统如附图所示。 本新闻共2页,当前在第1页1 2
|
|
